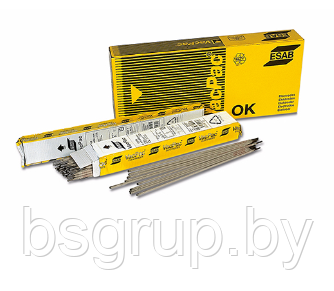

Электроды сварочные OK 63.30 (ОК 63.63) д.3,2х350мм ESAB

Тип покрытия – кисло-рутиловое. Электрод общетехнического назначения для сварки изделий, работающих в контакте с жидкими агрессивными неокислительными средами при температуре до 350ºС из коррозионностойких хромоникелевых и хромоникельмолибденовых сталей марок 03Х18Н10, 08Х18Н10Т, 02Х17Н11М2, 08Х17Н13М2Т, 10Х17Н13М3Т, AISI 304L, 316L, 318, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).
Ток: ~ / = (+)
Пространственные положения при сварке: 1, 2, 3, 4, 6
Напряжение холостого хода: 50 В
Режимы прокалки: 330-370°С, 2 часа

Преимущества

• Ток:
• / = (+)

• Пространственные положения при сварке: 1, 2, 3, 4, 6
  Напряжение холостого хода: 50 В
  Режимы прокалки: 330-370°С, 2 часа

  Типичные свойства образца с V-образным надрезом по Шарпи

  Работа удара	Температура испытания
  После Сварки
  54 J	-60 degC
  75 J	20 degC

  Механические свойства при растяжении

  Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
  ISO	570 MPa (83 ksi)	460 MPa (67 ksi)	После сварки	40 %

  Данные наплавки

  Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
  45-65 A	39 sec	0.6 kg/h (1,3 lb/h)	2.0 x 300.0 mm (5/64 x 11,8 in.)	60 %	147	29 V
  45-90 A	45 sec	0.9 kg/h (2,0 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	55 %	96	29 V
  60-125 A	57 sec	1.4 kg/h (3,1 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	55 %	52	30 V
  70-190 A	57 sec	2.0 kg/h (4,4 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	56 %	34	32 V
  30-45 A	37 sec	0.4 kg/h (0,9 lb/h)	1.6 x 300.0 mm (1/16 x 11,8 in.)	56 %	250	29 V
  100-280 A	63 sec	3.0 kg/h (6,6 lb/h)	5.0 x 350.0 mm (0.197 x 13,8 in.)	56 %	21	32 V

  Классификации

  Классификации

  AWS A5.4 : E316L-17 ISO 3581-A : E 19 12 3 L R 1 2

  Одобрения

  Одобрения

  ABS E316L-17 BV 316L DNV 316L GL 4571 LR 316L

  Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

  Характеристики расходного материала

  Тип сплава	Austenitic CrNiMo
  Тип покрытия	Acid Rutile
  Содержание ферритной фазы	FN 3-10
  Сварочный ток	DC+, AC

  Хим. состав наплавленного металла

  Хим. состав наплавленного металла
  C	Cr	Mn	Mo	N	Ni	Si	Si+Fe
  0.02 %	18.1 %	0.6 %	2.6 %	0.10 %	11.0 %	0.8 %	6 %

•
